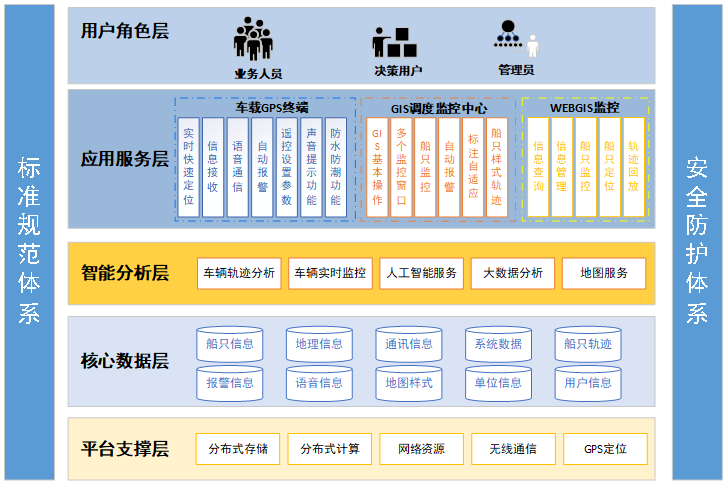

本系統采用網絡技術，以局域網、廣域網所為信息傳輸?shù)募~帶，是C/S+B/S結構系統。系統分三層：系統界面層、核心系統層、數據管理層。數據管理實際上是數據庫的設計，該設計充分考慮了日志跟蹤，實時數據獲取，通訊數據存儲，歷史數據，備份和恢復、用戶權限等各相關功能。是確保系統功能靈活、動態實現的基石。核心系統則是具體功能的封裝實現，以接口或函數庫的形式有界面程序調用，實現具體系統功能。系統界面則完全由VC、ASP.NET和ActiveX技術，根據系統要求和界面設計要求，對系統功能進行界面組裝，由于界面和功能實現完全脫離。 因此，可以靈活修改和維護系統界面，而不影響功能的實現。

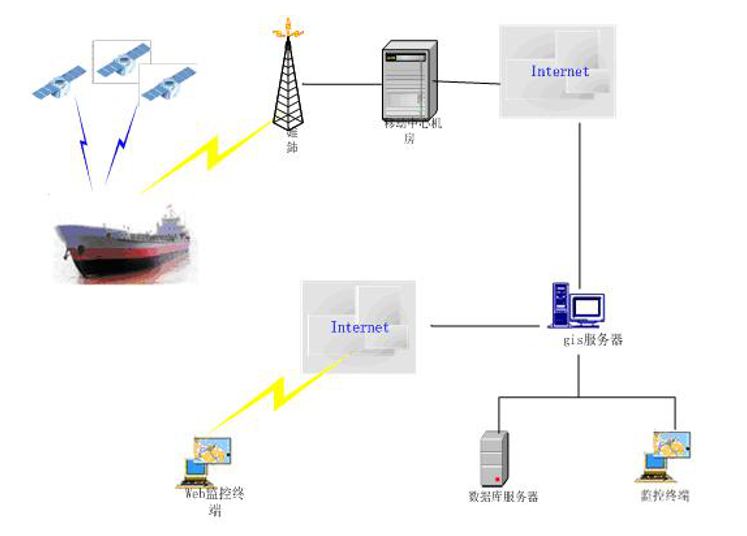

      GPS輪船調度監控系統主要由WEBGIS監控、GIS監控中心、GIS服務中心、系統數據庫、船載GPS終端、通信信道（移動通信GPRS信道或聯通CDMA等）等主要部分組成。

      船載GPS終端接受GPS衛星發送的定位信息（經、緯度坐標），通過無線通信鏈路（移動通信GPRS信道或聯通CDMA）將輪船的定位信息（經、緯度坐標）顯示本地終端系統中并發送至位于調度、監控中心的GIS系統服務器。

      GIS系統服務器經過數據處理后將輪船位置信息（經、緯度坐標）保存到數據庫中，監控終端從系統數據庫中獲取數據，將輪船位置信息以點符號的形式在電子地圖的相應位置上顯示，系統數據服務器、GIS系統服務器與監控終端計算機構成Client/Server結構。同時GIS系統服務器提供WEB－GIS功能，客戶通過登錄互聯網，可以輕松查到自己關心輪船地位置。這樣無論管理者身在何方，你都可以查詢輪船的位置，了解貨船的運行狀況，以便做出統籌安排。

       1. 船載GPS終端

      · 實時快速定位功能：采用當前先進的GPS接收機模塊，夢圖開發的嵌入專業GIS軟件特殊處理的專業性矢量地圖。在監控過程中，它具有刷新速度快，延遲時間短，地圖小，屏幕自適應標注、航向，定位精度高等特點，并隨時向中心發送定位信息。

      · 信息接收、語音通信功能：和調度中心進行消息和語音通訊。

      · 報警功能：輪船遇險或設備發生故障時自動發回報警信息。

      · 遙控設置參數功能：終端向監控中心發送的定位信息或自檢信息和頻率參數、服務中心號碼等可由監控中心遙控設置。

      · 聲音提示功能：當終端收發信息時，會有聲音提示。

      · 防水防潮功能：為防止設備受潮而損壞，終端設備需經過特殊防潮加工處理。

      · 船載終端接收到信息后可自動存儲，用戶可查詢歷史消息，也可以決定是否刪除。船載終端可自動播放歷史軌跡，也可以決定是否刪除。

       2.GIS調度監控中心

      · 系統可進行圖形縮放、平移、漫游等GIS基本操作。根據需要調用不同的圖層、以方便指揮調度；設置圖層顯示比例，控制圖面顯示內容的疏密。

      · 監控系統中，可以同時打開任意多個監控窗口，而共享內存的地圖載入方式使得打開的多窗口對內存的消耗基本上可以忽略，并且可以在這些窗口之間，隨時進行切換而不影響其他窗口的目標監控。

      · 系統中增加了用戶權限的管理，系統操作員可以進行船只監控，而系統管理員具有管理系統數據庫的權限，這樣不具備權限的人使用系統功能時將受到限制，從而避免了不法人員未經允許瀏覽、修改，甚至刪除數據庫中的信息，提高了系統的安全性能。

      · 安裝船載設備的移動目標如遇緊急情況報警時，將以固定的頻率向監控中心發送自身報警數據。監控中心在接收到報警信息后，會自動顯示報警船只的屬性信息。

      · 屏幕自適應標注該項功能的特點是實體自身的標注文字會針對該實體在屏幕中的顯示位置自動縮放，以最大限度適應屏幕的幅度顯示。例如當用戶放大縮小，或者平移地圖時，自適應標注文字會隨著實體的變化而變化。

      · 豐富多樣的船只樣式，軌跡樣式增強系統的表現力GPS船只監控系統附加地圖樣式庫中包含了大量的船只軌跡樣式，使用戶可以通過監控桌面方便的選擇區別不同類型的船只圖標，及其軌跡樣式，使得監控系統更具表現力和靈活性。

      · 顯示記錄用戶的所有操作在GPS船只監控系統中，創新性地增加了附加信息項。即用戶在GPS船只監控系統中所做的每項操作都會記錄在附加信息列表中，并做為歷史記錄以文件的形式保存下來，這樣使用戶在使用過程中了解用戶的操作步驟，并便于用戶的誤操作或者非法用戶的惡意操作等進行追蹤。

      3.WEBGIS監控

      在系統中，基于Internet網絡，用戶可以通過瀏覽器進行單位查詢、船只狀況查詢等操作，并能夠對查詢到的信息根據權限不同進行數據庫的修改、編輯等操作。

      · 船只監控：系統提供船只的實時監控功能，用戶通過設置一系列參數如查詢時間間隔、回放時間間隔等，實現對指定船只的實時監控或軌跡回放；用戶可通過船只編號、牌照、類型、分組等多種選項實現對船只的模糊或條件查詢；對查詢到的船只可以顯示其相關信息如：船牌、位置、速度、方向、狀態等信息。

      · 船只定位：系統可以根據用戶查詢到的船只信息，實現船只實時定位。用戶可以對船只目標進行鎖定，使其居中醒目顯示；

      · 軌跡回放：系統提供船只行駛路線的軌跡回放功能，用戶可以對軌跡回放參數進行設置。
