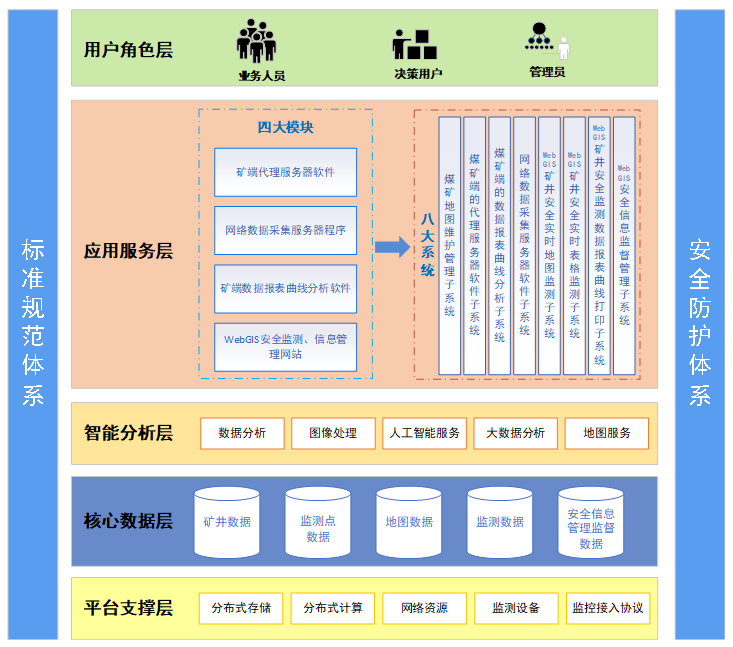

1、系統組成

      系統將由四部分組成：礦端代理服務器軟件、礦端數據報表曲線分析軟件、網絡數據采集服務器程序，WebGIS安全監測、信息管理網站，分為八個子系統。

      1）煤礦地圖維護管理子系統；

      2）煤礦端的代理服務器軟件子系統；

      3）煤礦端的數據報表曲線分析子系統；

      4）網絡數據采集服務器軟件子系統；

      5）WebGIS礦井安全實時地圖監測子系統；

      6）WebGIS礦井安全實時表格監測子系統；

      7）WebGIS礦井安全監測數據報表曲線打印子系統；

      8）WebGIS安全信息監督管理子系統。

      2、主要功能介紹

      1）礦端代理服務器軟件。主要完成從監控中心計算機獲取監測數據、屬性數據上傳給網絡數據采集服務器；

      2）礦端報表曲線分析軟件。主要從代理服務器軟件的數據庫中獲取數據形成各種報表和曲線分析圖；

      3）網絡數據采集服務器軟件。獲取各代理服務器軟件上傳的監測數據，按一定的格式存入數據庫，同時顯示每個礦的聯接狀態；

      4）WebGIS安全監測、信息管理網站。完成監測數據的多種形式的實時顯示，提供多種報表和曲線分析形式，報警的多種提示形式，監督監管、辦公管理的網上公開管理模式。

圖1 實時監測數據表格顯示

圖2 監測點傳感器屬性顯示

圖3 監測點地圖顯示

     3、關鍵技術與創新

     1）礦端代理服務器和網絡數據采集服務器采用了多線程的并行處理技術；

     2）在網絡通訊上采用了TCP套接字網絡通訊技術，提高了系統的實時性；

     3）提供了簡單通用的各家廠家監控系統接入協議；

     4）地圖數據、監測數據、安全信息管理監督數據全部采用大型數據庫MS SQL Server2000統一管理；

     5）在瀏覽終端的監測數據的實時顯示上采用了C#高級編程技術提高了瀏覽終端數據更新的速度，保證了數據的實時性。
